SIBER CONNECT MODBUS

Description

SIBER CONNECT MODBUS

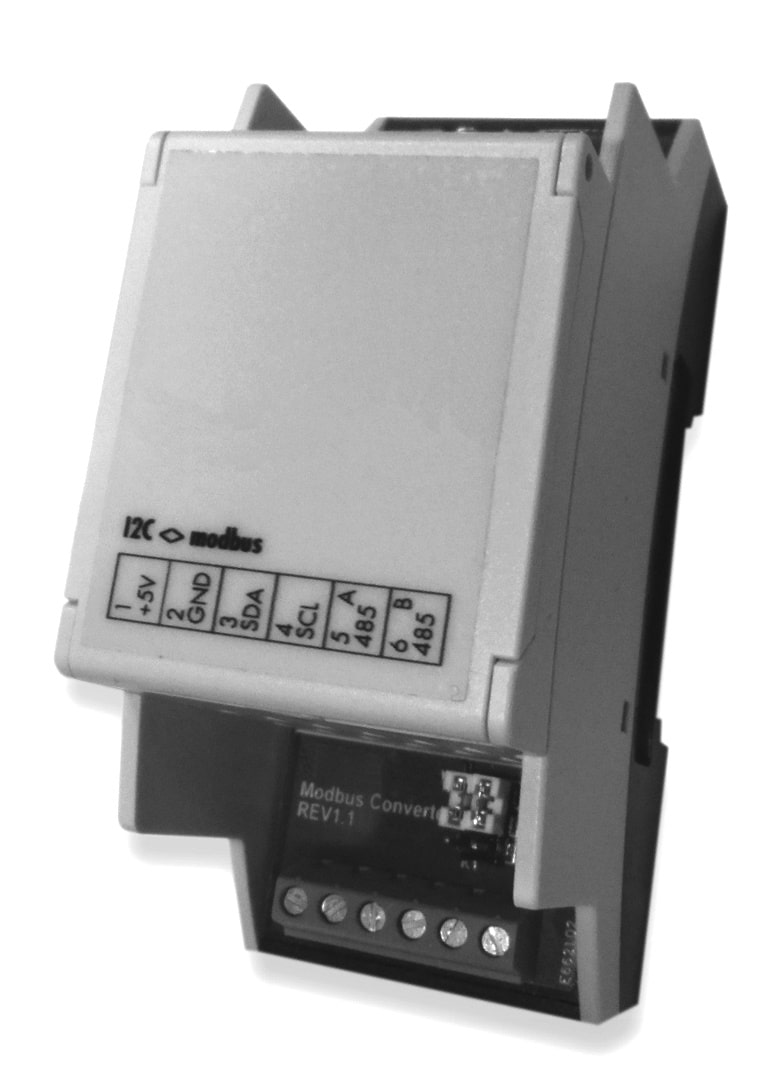

SIBER CONNECT MODBUS es un dispositivo que permite conectar un equipo de recuperación de calor SIBER DF EXCELLENT/SKY a una red modbus, un sistema de comunicación entre dispositivos electrónicos. SIBER CONNECT MODBUS actúa como una interfaz entre una interfaz RS485 y una interfaz I2C, que son dos tipos de protocolos de comunicación serie23.

De este modo, los productos o instalaciones que no tengan una interfaz modbus, sino estándar, podrán incorporarse a una red modbus utilizando una interfaz I2C (gratuita)23. SIBER CONNECT MODBUS tiene unas dimensiones de 36 x 89.7 x 62.2 mm, un peso de 100 gramos, una clase de protección IP 20 y una fuente de alimentación de +5 VDC ± 10%23.

Tiene una pantalla de estado con una luz verde LED y una conexión a través de terminales de tornillo de cierre de 1.5 mm223. SIBER CONNECT MODBUS se puede instalar sobre una superficie vertical, como una pared, y se conecta al equipo SIBER DF EXCELLENT/SKY mediante un cable de 1 metro de longitud23. Los módulos disponen por defecto de una dirección Modbus, viz.0x0B, y los parámetros de comunicación modbus son: velocidad de transmisión 9600, paridad par y bits de parada 123.

SIBER CONNECT MODBUS es compatible con los equipos de recuperación SIBER con un UWA control PCB (versión software S1.06.05) y no se puede combinar con un sensor de humedad en el SIBER DF EXCELLENT/SKY23. Si se conectan en cascada distintos grupos SIBER DF EXCELLENT/SKY, el SIBER MODBUS CONNECT debe conectarse al dispositivo maestro23.

Especificaciones técnicas

• Interfaz módulo bus: Los equipos VMC DF SIBER están equipados con una conexión al bus l2C.
• Dimensiones: 36 x 89.7 x 62.2mm.
• Conexión: Conexión a través de tornillo de cierre.
• Alojamiento: Recubierto según DIN 43880 para su uso en cajas de distribución eléctrica.
• Peso: 100 gramos.
• Temperatura de almacenamiento: De 10 a 70 grados.
• Consumo eléctrico: 0,2W.
• Humedad relativa: Hasta un 85% sin condensación.
• Posición de instalación: Sobre superficie vertical.
• Interfaz: 1 x RS485 / 1 x I2C.
• Clase de protección: IP 20.
• Fuente de alimentación: +5 VDC +-10%
• Pantalla de estado: Luz verde
• Sistema bus: RS485
• Temperatura ambiente de trabajo: De 5 a 40 grados.
